Полномасштабный тренажер энергоблока ПГУ-200 ОАО "Юго-западная ТЭЦ"

ООО "ЭНИКО ТСО" и ЗАО "Интеравтоматика" осуществили внедрение полномасштабного компьютерного тренажера для обучения персонала КТЦ, ЦТАИ и электроцеха при работе энергоблока в режимах пуска-останова, режимах переменной нагрузки и в аварийных режимах работы энергоблока.

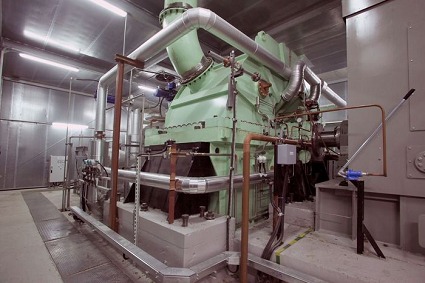

Состав моделируемого оборудования энергоблока ПГУ-200:

• две газовые турбины V64.3A с генератором WZ18Z-066 (Ansaldo Energia);
• два вертикальных двухконтурных котла-утилизатора Пр-100/14.8-9.3/0.75-535/245 (ПК-55, ОАО "Подольский машиностроительный завод");
• паровая теплофикационная турбоустановка SST-PAC 600 с генератором SGen5-100A-2P 092-30 (Siemens).

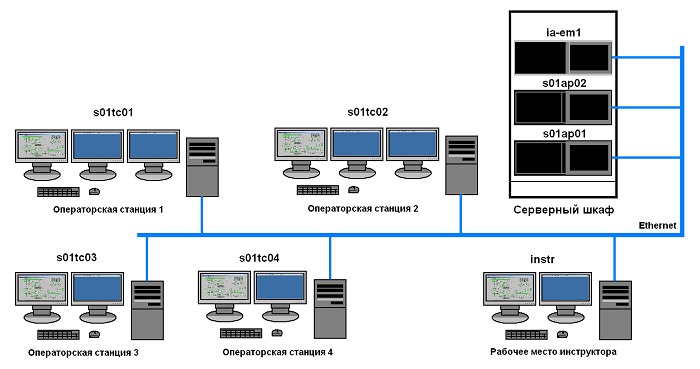

Структура полномасштабного компьютерного тренажера:

АСУ ТП энергоблока разработана и внедрена ЗАО "Интеравтоматика" на базе ПТК SPPA-T3000 фирмы SIEMENS.

• аналоговые сигналы – 1 501;
• дискретные сигналы – 1 144;
• регулирующие клапаны – 48;
• запорная арматура – 246;
• механизмы собственных нужд - 136.

Объем моделирования тепломеханического оборудования (2046 расчетных узлов, 2545 расчетных потоков):

• газотурбинная установка;
• HAD, HAG, HAH – пароводяной тракт котла-утилизатора;
• HNA – тракт дымовых газов котла-утилизатора;
• LCA, LCВ, LAC, LAB – основной конденсат и питательная вода;
• LBA, LBB – паропроводы высокого и низкого давления;
• LBF, LBG – подача пара на тепловые собственные нужды;
• LBD, NDD, LCN – пар и конденсат теплофикационного отбора паровой турбины;
• LBK, LCE – БРОУ высокого и низкого давления;
• LCQ – расширитель непрерывной продувки котла-утилизатора;
• LCR – добавок обессоленой воды в конденсатор;
• LFC – дренажный бак машзала;
• MAA – паровая турбина;
• MAG – конденсатор паровой турбины;
• MAJ – эжекторы;
• MAL – дренажи паровой турбины;
• MAV – маслосистема паровой турбины;
• MAW – подача пара на уплотнения и на обогрев фланцев;
• MAX – система регулирования паровой турбины;
• NDA, NDB – сетевая вода;
• PAB, PCB – охлаждающая вода.

В объем моделирования электротехнического оборудования входит блочная часть системы выработки и выдачи мощности, а так же оборудование собственных нужд:

• блочные трансформаторы 11BAT01, 12BAT01 и трансформатор связи 10BAT01;
• элегазовые генераторные распределительные устройства 10BAC01, 11BAC01, 12BAC01;
• генераторы 10MKA01, 11MKA01, 12MKA01 с системами возбуждения;
• распределительные устройства 10кВ 10AKA07-10AKD07 и токоограничивающие реакторы 10AKR01, 10AKR02;
• трансформаторы собственных нужд 11BBT01, 12BBT01 и резервный трансформатор собственных нужд 10BCT01;
• РПН;
• секции собственных нужд 6кВ 10BCA, 11BBA, 12BBA;
• оборудование входящих и отходящих присоединений секций собственных нужд 6кВ;
• индивидуальные нагрузки секций собственных нужд;
• трансформаторы собственных нужд 6/0.4 кВ;
• секции собственных нужд 0.4 кВ;
• оборудование входящих и отходящих присоединений секций собственных нужд 0.4кВ;
• индивидуальные нагрузки секций собственных нужд 0.4 кВ;
• зарядно - подзарядные агрегаты щитов постоянного тока;
• аккумуляторные батареи щитов постоянного тока.

Особенностями тренажера являются:

• детальное моделирование технологических процессов, с использованием подходов и принципов инженерных расчетов;
• полное соответствие тренажера реальной АСУ ТП по верхнему (сетевой обмен, графический интерфейс и аппаратная реализация рабочих станций АСУ ТП) и нижнему (контроллерному) уровням;
• эмулятор АСУ ТП SPPA-S3000;
• рабочее место электрика;
• аварийный пульт управления энергоблоком;
• система формирования учебных задач;
• использование интегрированной системы ЭНИКАД (ЭНИКО ТСО) как для работы моделирующего комплекса технологических систем, так и для управления тренажером;
• использование тренажера в процессе наладки АСУ ТП;
• возможное использование тренажера как универсального анализатора процессов на блоке.

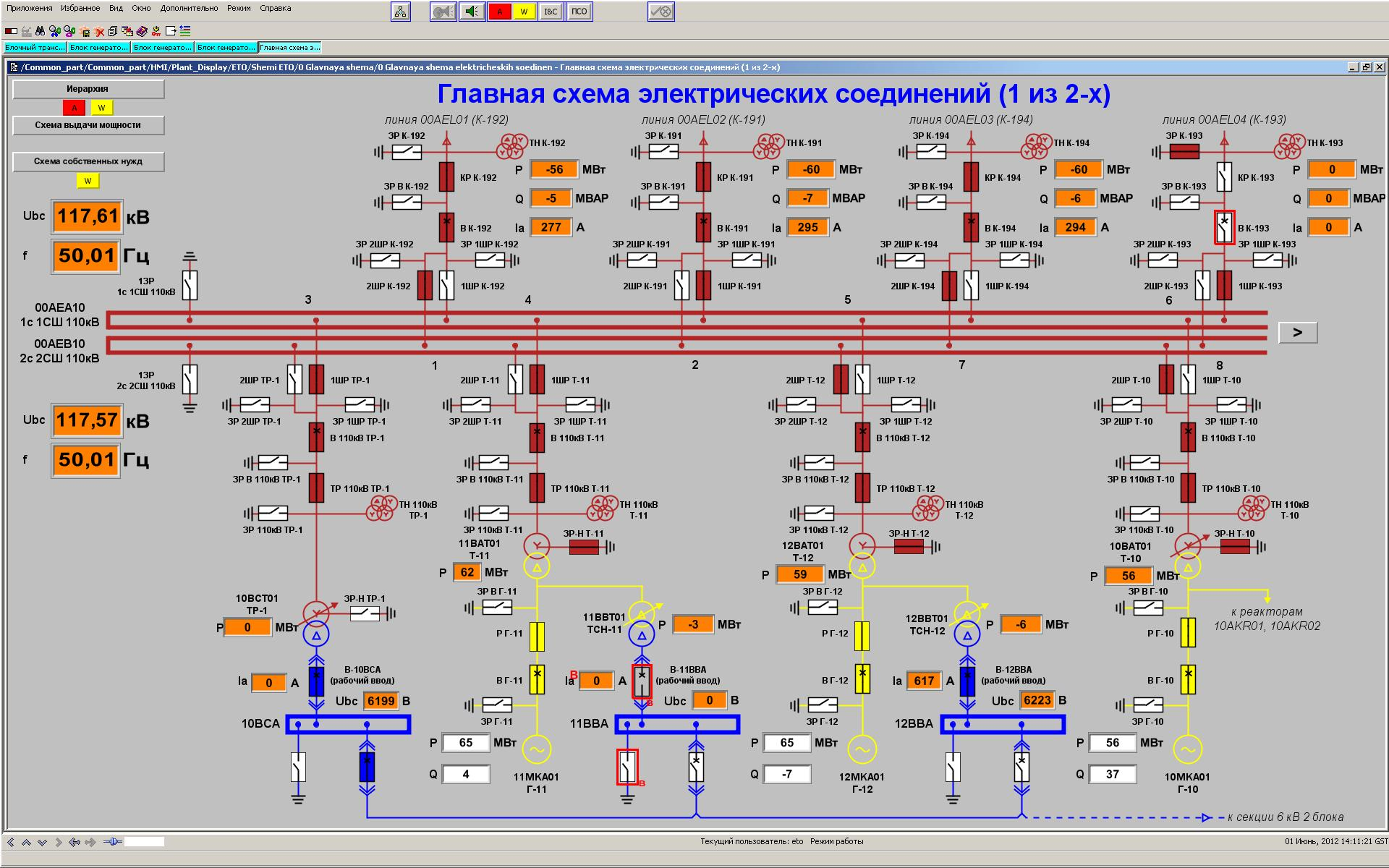

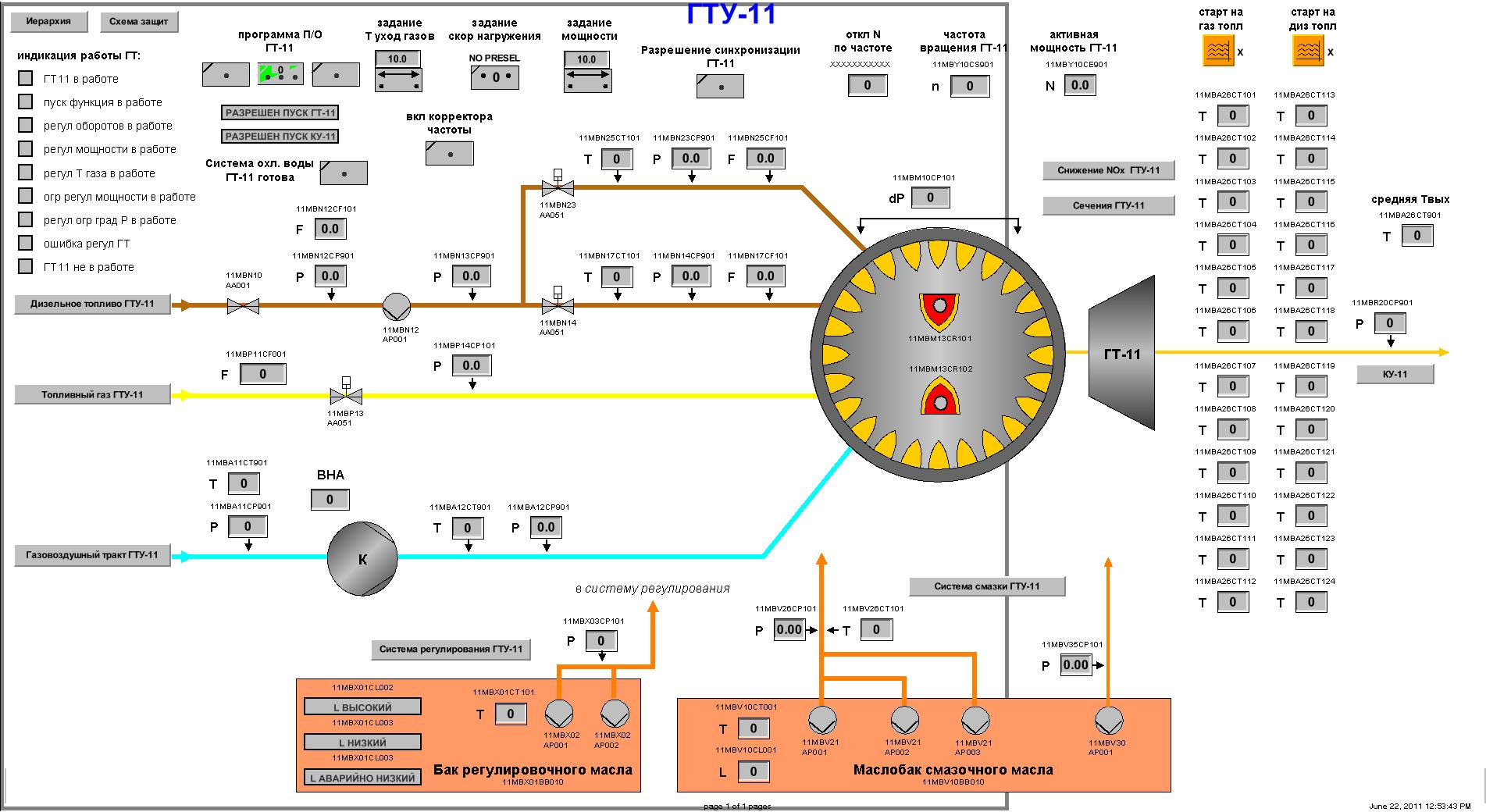

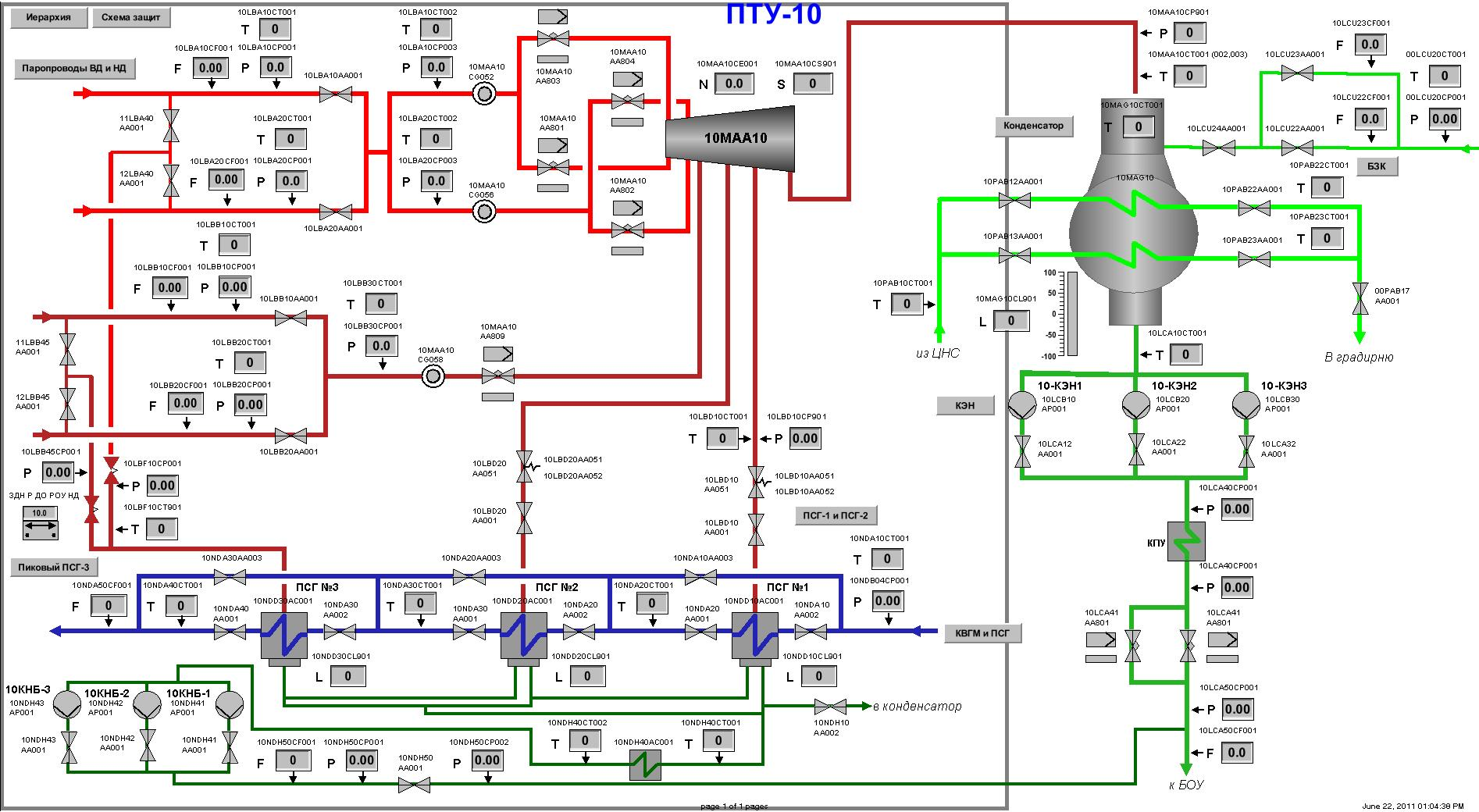

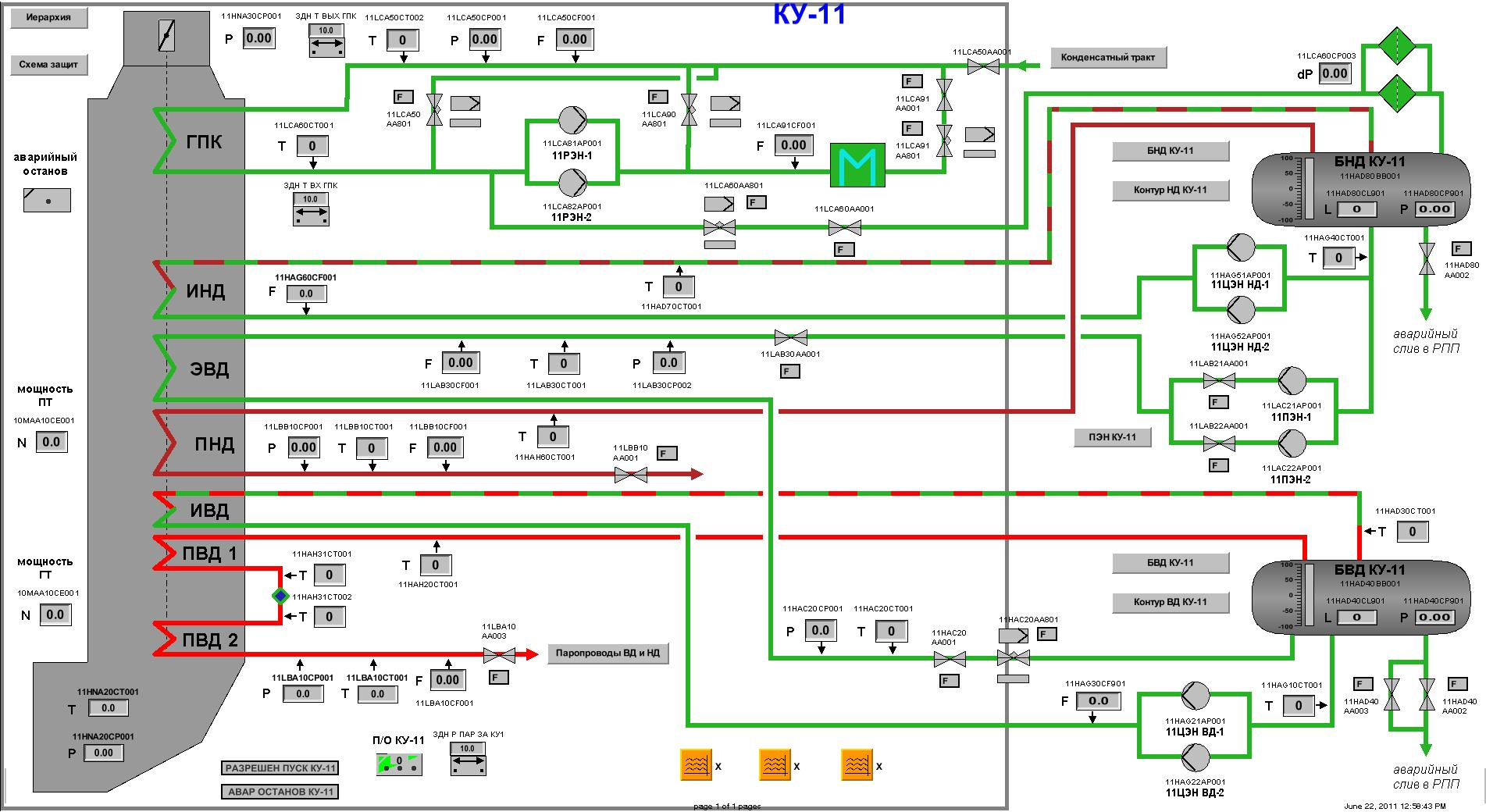

Примеры экранных форматов
