Локальный тренажер по системам подпитки-продувки 1-го контура(TK), CВО-1 байпасной очистки теплоносителя (TC) и организованных протечек (TY)

В тренажере моделируется оборудование системы подпитки-продувки, расположенное снаружи и внутри гермооболочки реактора:

• деаэратор подпиточной воды ДП TK10B01;
• деаэратор борного регулирования ДБР TD10B01;
• предвключенные насосы TK11D01, TK12D01,TK13D01;
• подпиточные насосы TK11D02, TK12D02,TK13D02;
• охладитель подпиточной воды ДП TK10W01;
• охладитель подпиточной воды ДБР TD10W02;
• доохладитель подпиточной воды ДП TK10W02;
• регенеративный теплообменник продувки TC10W01;
• доохладитель продувки TС10W02;

Моделируется оборудование системы СВО-1 байпасной очистки теплоносителя 1-го контура:

• ионообменные фильтры смешанного действия TC30N01, TC40N01;
• фильтры-ловушки TC30B01, TC40B01 (предусмотрен также режим промывки ловушек фильтрующих материалов (ЛФМ)).

Моделируется оборудование системы организованных протечек, расположенное снаружи и внутри гермооболочки реактора:

• теплообменник оргпротечек ТY10W01;
• бак оргпротечек TY10B01;
• насосы оргпротечек TC11D01, TC12D01, TC13D01;
• механические фильтры TC21N01, TC22N01.

Также представлено оборудование, граничащее с системой TY:

• барботер YP10W01;
• гидроемкости САОЗ TH11B01, TH12B01, TH13B01, TH14B01;
• компенсатор объема YP10W01.

Моделируемые схемы представлены на 10 форматах.

Тренажер сдан в эксплуатацию в октябре 2001 г.

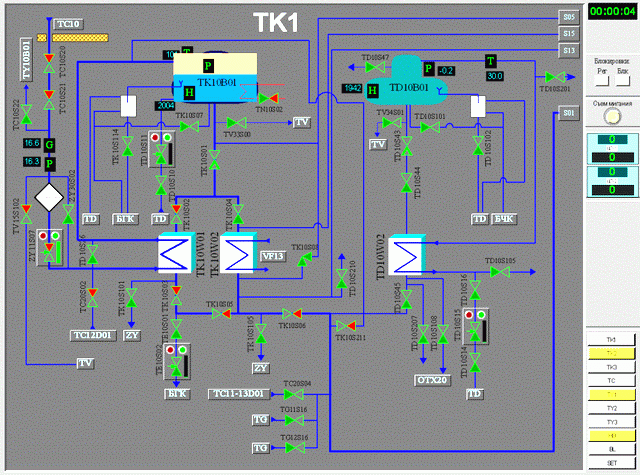

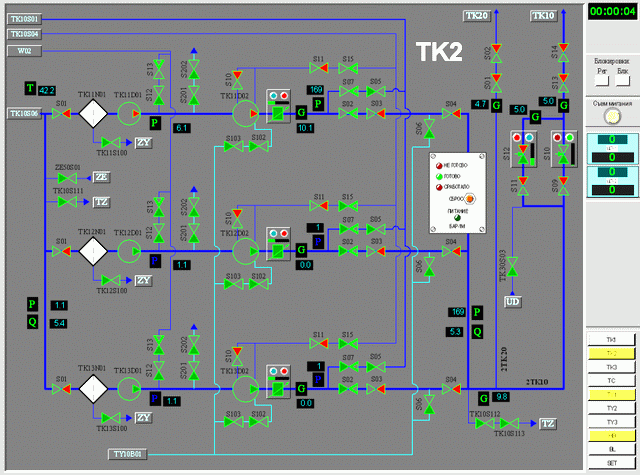

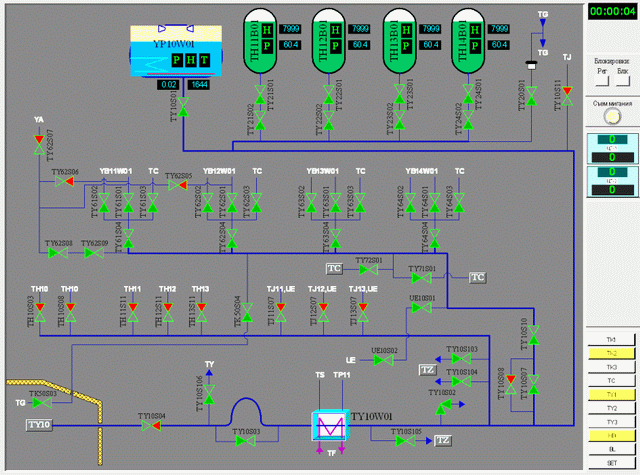

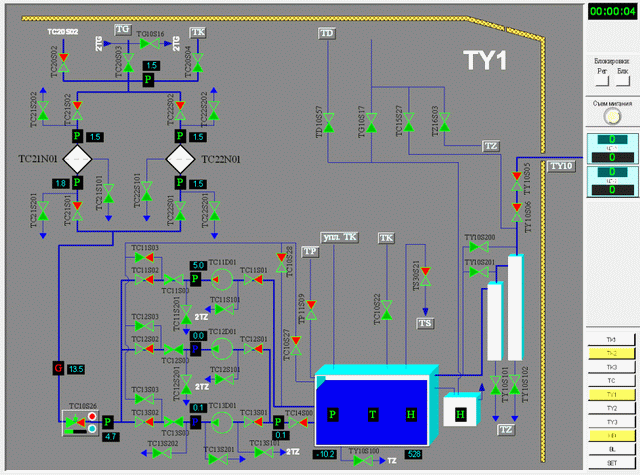

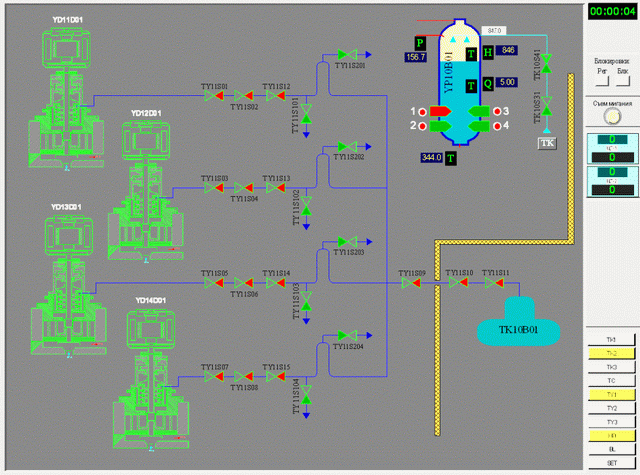

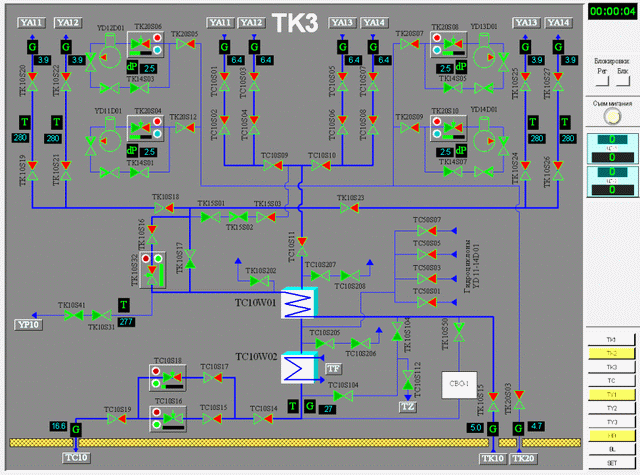

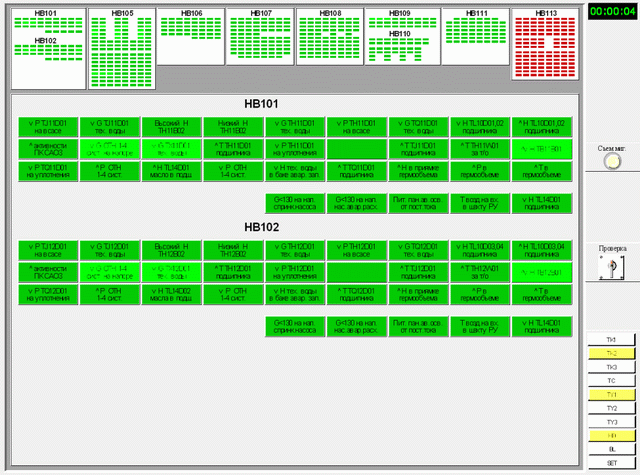

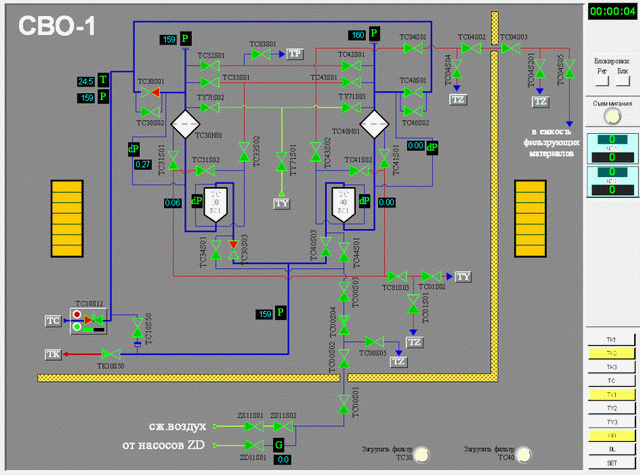

Примеры экранных форматов
