Тренажер энергоблока 300 МВТ для Троицкой ГРЭС

Тренажер основного и вспомогательного оборудования энергоблока 300 МВт выполнен специалистами ЭНИКО ТСО в рамках субподрядного договора с фирмой ООО "Сотус-К". Он предназначен для подготовки и переподготовки оперативного персонала КТЦ-2 Троицкой ГРЭС:

• НСС;
• НСЦ;
• старшего машиниста цеха;
• старшего машиниста энергоблоков;
• машиниста энергоблоков по котельному оборудованию;
• машиниста энергоблоков по турбинному оборудованию;
• машиниста-обходчика по турбинному оборудованию YI и Y гр. кв.;
• машиниста-обходчика по котельному оборудованию.

Он также может быть использован в целях технической учебы, для проведения конкурсов и соревнований.В тренажере моделируется следующее технологическое оборудование:

• турбоагрегат К-300-240 ХТГЗ;
• система регулирования турбины;
• маслоснабжение системы регулирования и подшипников турбины;
• вакуумная система;
• тракт основного конденсата;
• система регенерации низкого давления;
• деаэрационная установка;
• питательные насосы ТЭС;
• система регенерации высокого давления;
• котлоагрегат ПК-39;
• тяго-дутьевые механизмы, газовоздушный тракт;
• пароводяной тракт котла, впрыски;
• система пылеприготовления;
• система паромазутопроводов.

Модель тренажера позволяет воспроизводить широкий спектр нормальных и аварийных режимов эксплуатации энергоблока. Основные моделируемые режимы:

По турбоагрегату:

• подготовка и пуск турбоагрегата из холодного состояния;
• пуск турбоагрегата из неостывшего состояния;
• пуск турбоагрегата из горячего состояния.

По котлоагрегату:

• подготовка котла к пуску;
• растопка котла;
• нагружение блока;
• пуск котла из холодного состояния на горячую турбину;
• пуск котла из неостывшего состояния;
• эксплуатация котла;
• работа блока на скользящем давлении;
• останов корпуса котла;
• отключение корпуса котла от турбины на работающем блоке;
• нормальный останов котла;
• аварийный останов котла.

Полностью воспроизводятся алгоритмы работы штатных регуляторов, защит и блокировок для моделируемых систем.

Отличительной особенностью данного тренажера является то, что его разработка выполнена полностью на основе использования трех САПРов: теплогидравлического, теплогидравлического для несжимаемой жидкости и логического. Это позволяет без больших трудозатрат в короткие сроки проводить модернизацию и адаптацию данного тренажера для подобных энергетических блоков.

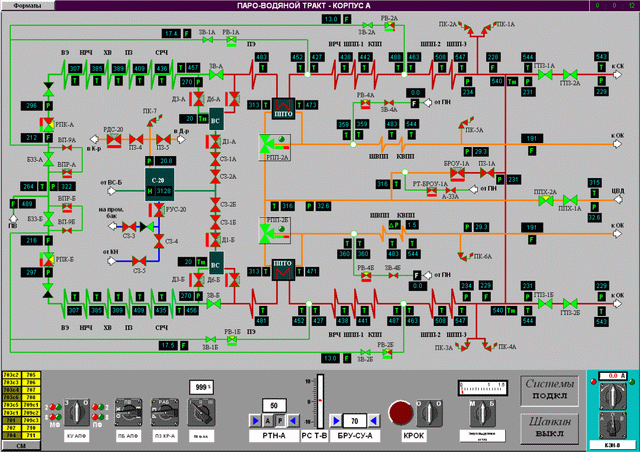

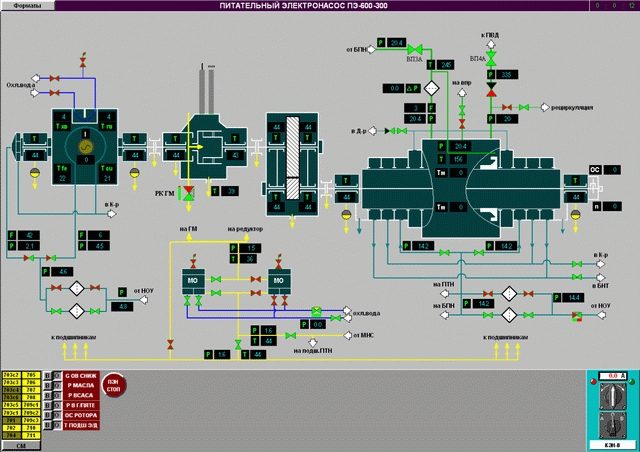

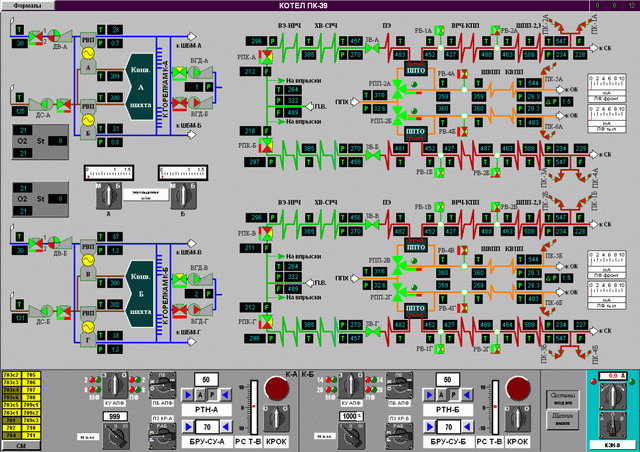

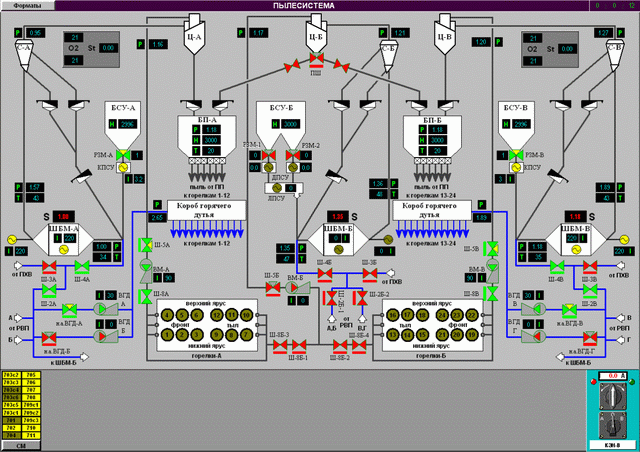

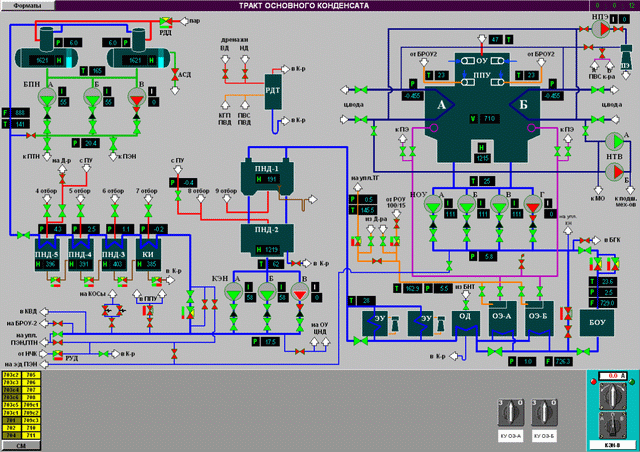

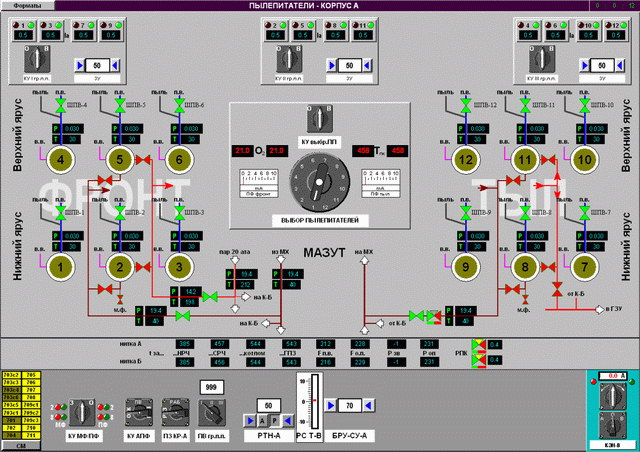

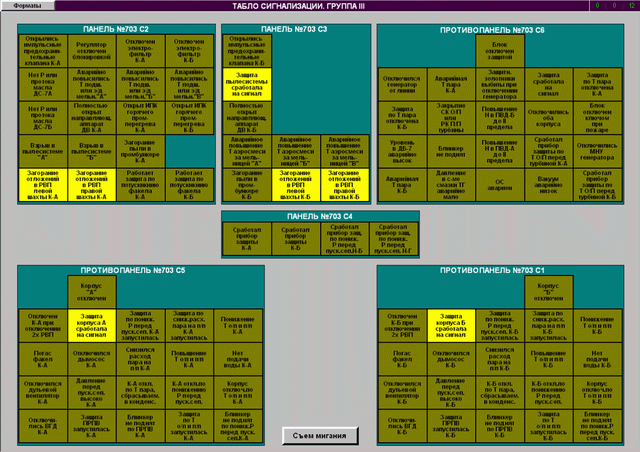

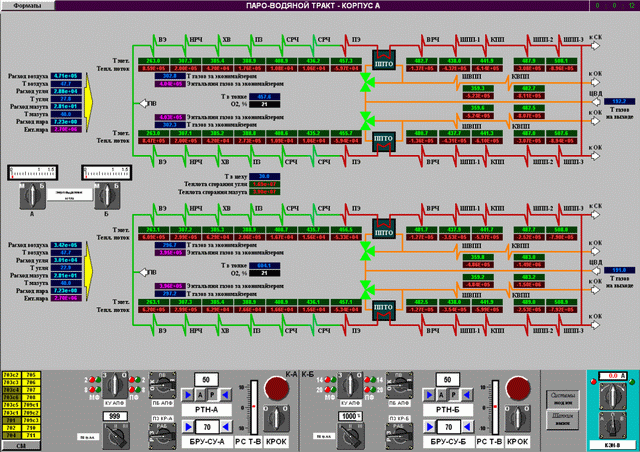

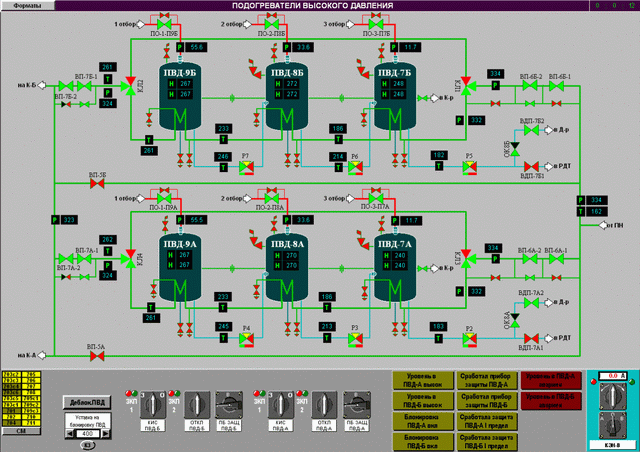

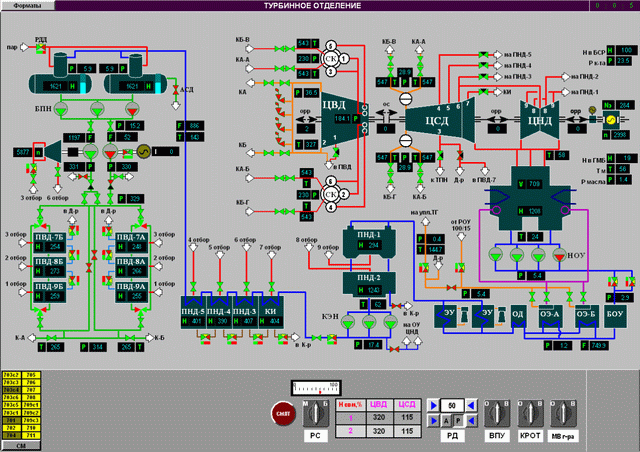

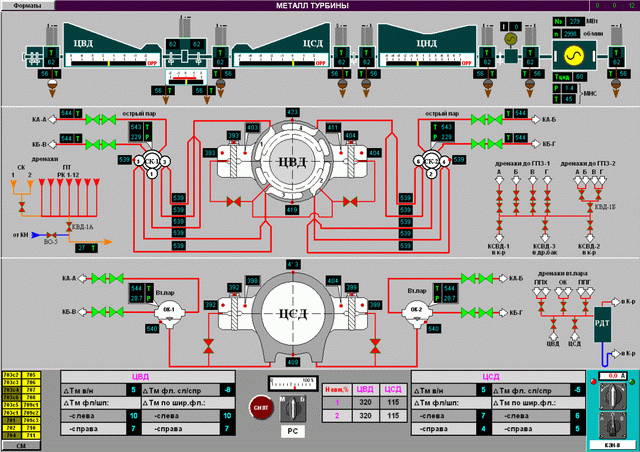

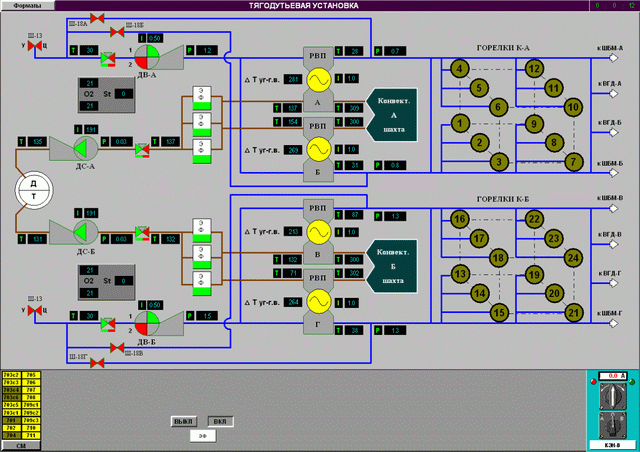

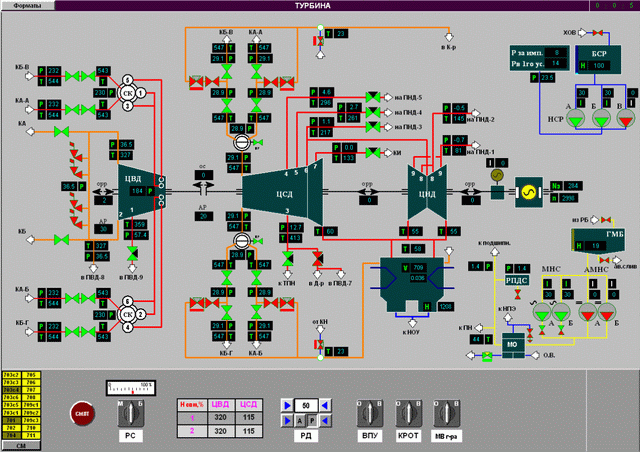

Примеры экранных форматов
