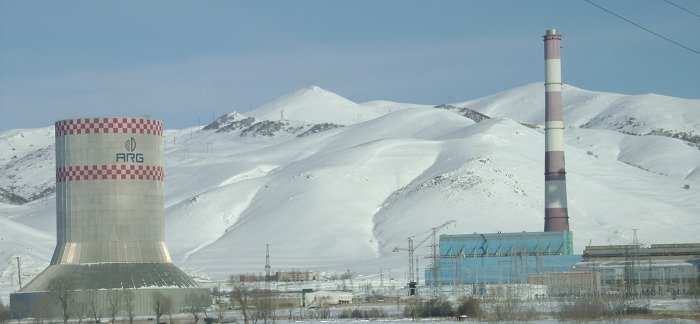

Полномасштабный тренажер энергоблока №5 Разданской ТЭС ЗАО "АРМРОСГАЗПРОМ"

ООО "ЭНИКО ТСО" и ЗАО "Интеравтоматика" осуществили внедрение полномасштабного компьютерного тренажера для обучения персонала КТЦ и ЦТАИ при работе энергоблока в режимах пуска-останова, режимах переменной нагрузки и в аварийных режимах работы энергоблока.

Особенностями эксплуатации энергоблока №5 Разданской ТЭС являются:

• прямоточный паровой котел сверхкритического давления, предназначенный для работы как в составе ПГУ, так и в автономном режиме ПСУ;
• использование выхлопных газов газовой турбины в качестве окислителя в процессе сжигания топлива в паровом котле (режим ПГУ);
• конденсатор паровой турбины смешивающего типа;
• сухая градирня;
• автоматическое регулирование мощности энергоблока в пределах регулировочного диапазона.

Состав моделируемого оборудования энергоблока №5 Разданской ТЭС:

• газотурбинная установка GT13E2 (ALSTOM) с газо-дожимной компрессорной станцией Mk1SWRViXN365/16522 (Howden Process Compressors);
• модернизированный газомазутный прямоточный паровой котел (низконапорный парогенератор) сверхкритического давления Кп-950-25/4,55-545/542 (модель ТГМП-344АС-ПГУ);
• паротурбинная установка К-300-240-3 с генератором ТВВ-320-2Е (ОАО СМ);
• воздушно-конденсационная установка Геллера.

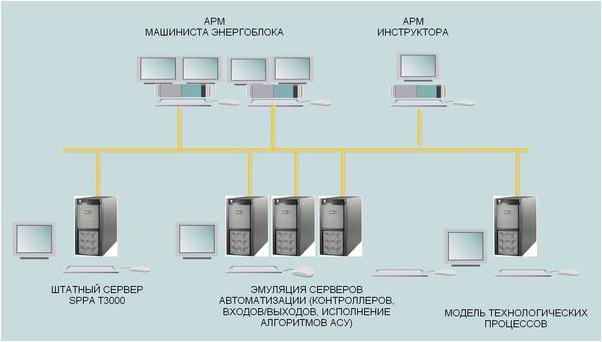

Структура полномасштабного компьютерного тренажера:

АСУ ТП энергоблока разработана и внедрена ЗАО "Интеравтоматика" на базе ПТК SPPA-T3000 фирмы SIEMENS.

• аналоговые сигналы - 2 039;
• дискретные сигналы - 853;
• регулирующие клапаны – 252;
• запорная арматура – 665;
• механизмы собственных нужд - 137.

Объем моделирования (4803 расчетных узла, 6659 расчетных потоков):

• 05EKH, EKV, EKW, EKY – газо-дожимная компрессорная станция;
• 05GCA, GHA, GHB – баки запаса конденсата;
• 05HAA – газо-водяной подогреватель низкого давления;
• 05HAC – экономайзер и подвесные трубы котла;
• 05HAD – экраны топки котла;
• 05HAH – пароперегреватели высокого давления котла;
• 05HAJ – промежуточный пароперегреватель котла;
• 05HAL – встроенный сепаратор и дроссельные клапаны;
• 05HAN – растопочный расширитель 20 ата;
• 05HHA – топка котла;
• 05HHG, HHS, HJG – газопроводы котла;
• 05HHL, HLA, HLC, HLD – воздушный тракт котла;
• 05HLF – подача выхлопных газов от газовой турбины к котлу;
• 05HNA – тракт уходящих газов котла;
• 05HNB – рециркуляция дымовых газов котла;
• 05HNV – маслостанция дымососов котла;
• 05LAA – деаэратор;
• 05LAB, LAE, LAF - узел питания и впрысков котла;
• 05LAC – питательные насосы;
• 05LAD – подогреватели высокого давления;
• 05LAV – система смазки питательных насосов;
• 05LBA, LBB, LBC, LBF – паропроводы, БРОУ и РОУ;
• 05LBG – пароснабжение собственных нужд блока;
• 05LBH – сброс пара из растопочного расширителя 20 ата;
• 05LBW – подача пара на уплотнения паровой турбины;
• 05LCA, LDA – конденсатная вода;
• 05LCB – конденсатные насосы;
• 05LCC – подогреватели низкого давления;
• 05LCE – конденсатная вода на впрыски;
• 05LCH – конденсат греющего пара подогревателей высокого давления;
• 05LCM – дренажи паропроводов котла;
• 05LCN – конденсат греющего пара подогревателей сетевой воды, низкого давления и калориферов;
• 05LCP – нормальный и аварийный добавок обессоленной воды;
• 05LCR – обвязка дренажного бака и бака запаса грязного конденсата;
• 05LCW – уплотнения питательных насосов;
• 05LCX – соленоидные вентили защиты паровой турбины;
• 05MAA, MAB, MAC, MAD, LBD, LBQ, LBR, LBS, LBU – подвод пара и отборы на паровой турбине, проточная часть и корпус турбины, мехвеличины турбогенератора;
• 05MAG – конденсатор паровой турбины;
• 05MAH, MAJ – вакуумная система;
• 05MAK – валоповоротное устройство;
• 05MAL – дренажи машзала;
• 05MAM – уплотнения паровой турбины;
• 05MAV, MKV – маслоснабжение паровой турбины и генератора;
• 05MAW – обогрев фланцев и шпилек паровой турбины;
• 05MAX – система регулирования паровой турбины;
• 05MBE – подогрев воздуха газовой турбины;
• 05MKA, MKC, MKD – генератор паровой турбины;
• 05MKF, MKG – охлаждение генератора паровой турбины;
• 05MKW – уплотнение вала генератора паровой турбины;
• 05NDA, NDB, NDC, NDD, NDF, NDK, NDM – бойлерная установка, водогрейные котлы и сетевая вода;
• 05PAB, PAC – цирквода и циркнасосы;
• 05PAE, PAF, PAG – градирня;
• 05PCB, PCC, PCD, PCM - техническое водоснабжение;
• 11CJP, MBY – газовая турбина;
• 11MBL – воздушный тракт газовой турбины;
• 11MBP – газопроводы газовой турбины;
• 11MKA – генератор газовой турбины;
• UEAEK – газораспределительный пункт.

Особенностями тренажера являются:

• детальное моделирование технологических процессов, с использованием подходов и принципов инженерных расчетов;
• полное соответствие тренажера реальной АСУ ТП по верхнему (сетевой обмен, графический интерфейс и аппаратная реализация рабочих станций АСУ ТП) и нижнему (контроллерному) уровням;
• использование тренажера в процессе наладки АСУ ТП;
• использование инструментальных средств SIMIT (SIEMENS) и ЭНИКАД (ЭНИКО ТСО);
• возможное использование тренажера как универсального анализатора процессов на блоке.

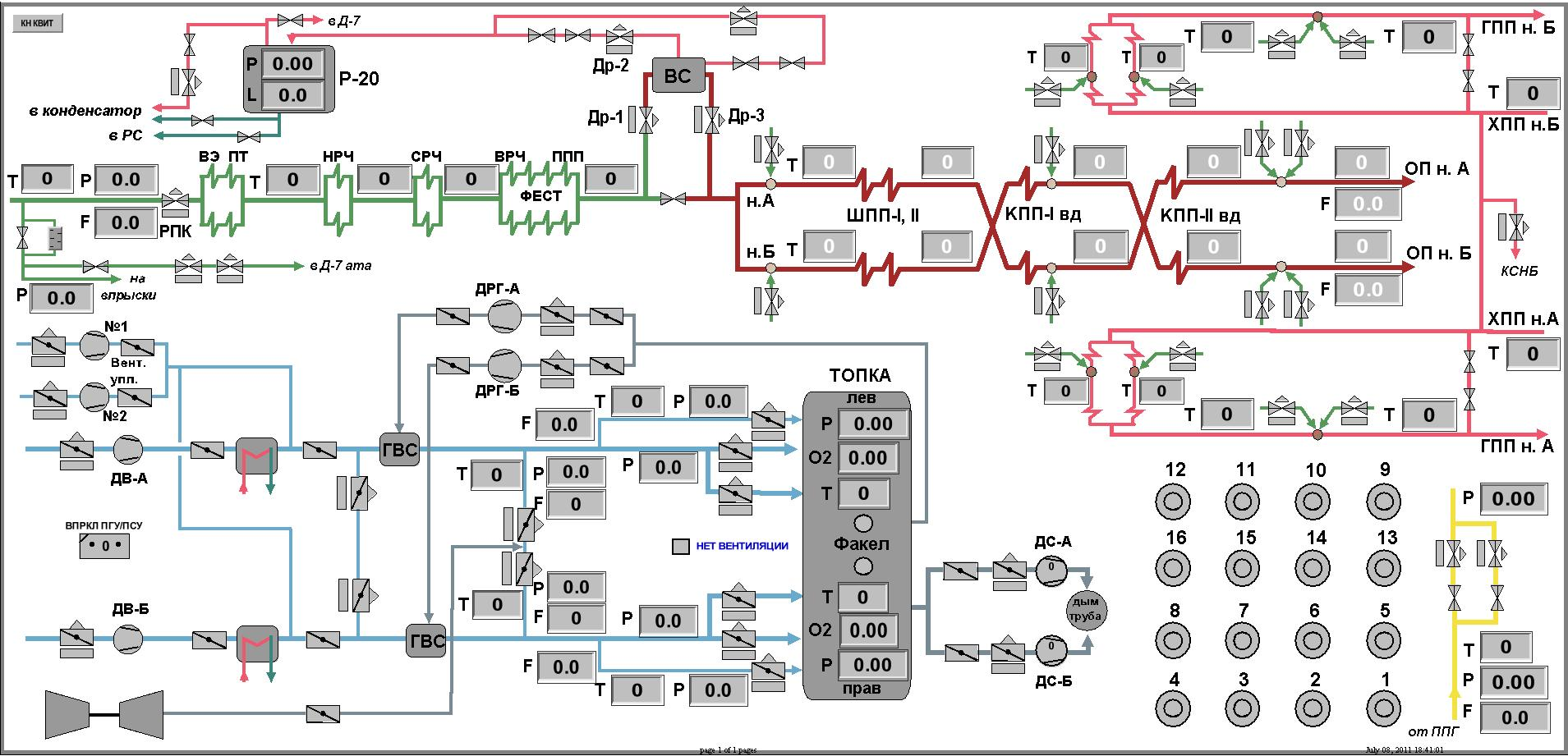

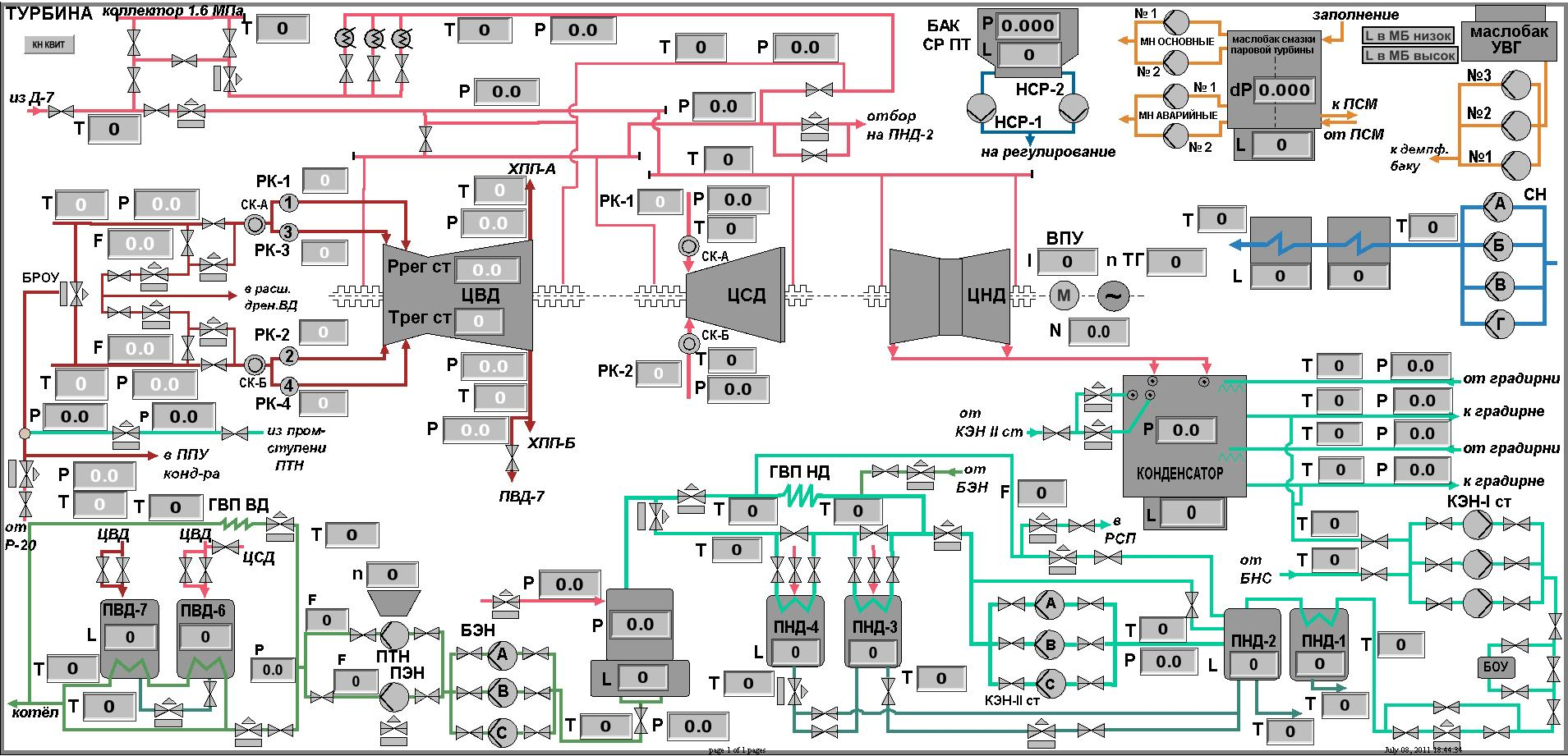

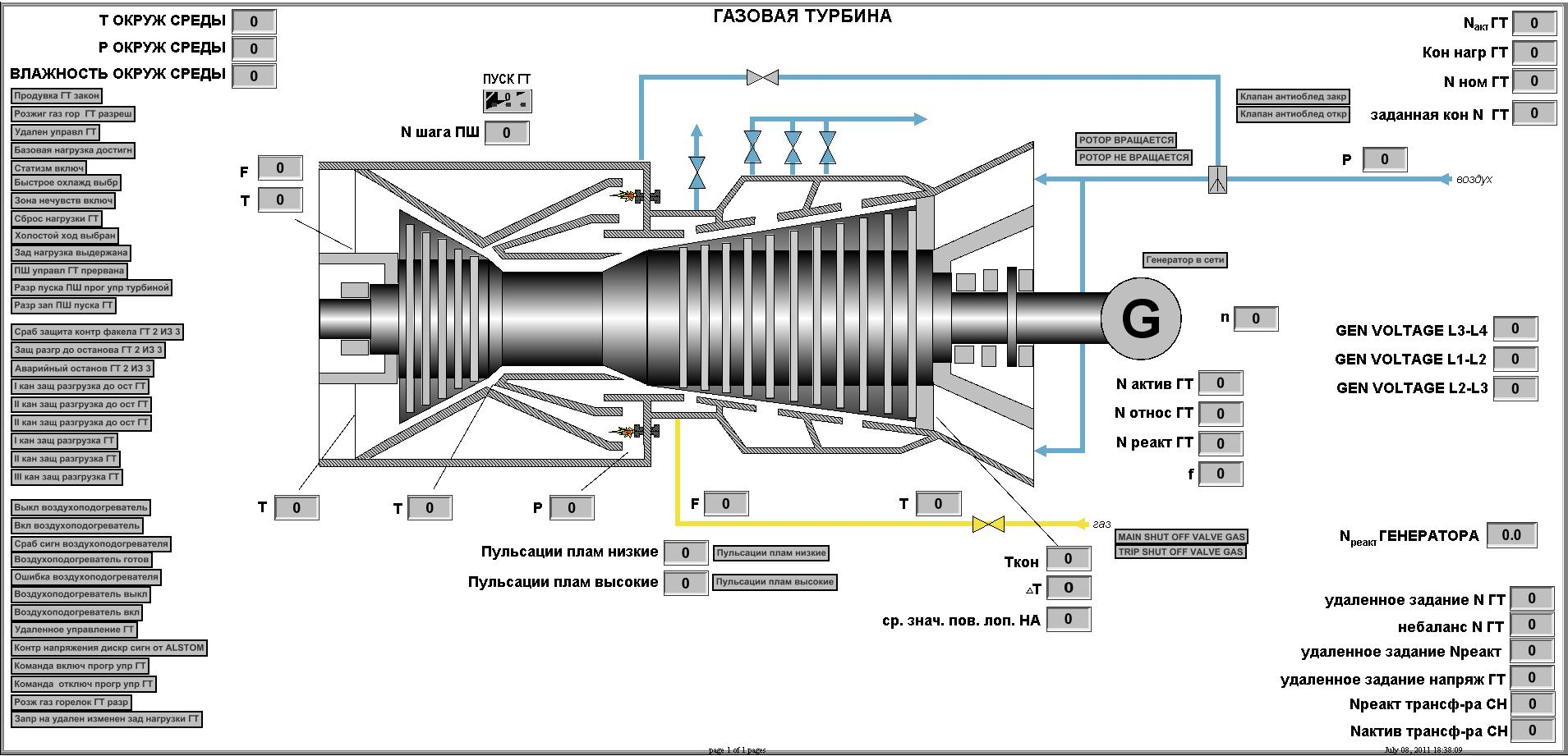

Примеры экранных форматов
