Многофункциональный тренажер по рабочему месту ВИУР для Курской АЭС
Многофункциональный тренажер по рабочему месту ведущего инженера управления блоком не был завершен по причине прекращения финансирования.
В тренажере моделируется следующее оборудование:
- реактор;
- КМПЦ;
- контур охлаждения СУЗ;
- реакторная часть газового контура и система контроля целостности технологических каналов;
- СПиР;
- узел питательной воды с ПЭН, АПЭН, регуляторами уровня в БС;
- магистрали острого пара с регуляторами давления в БС, паросбросными устройствами;
- САОР;
- СУЗ с блокировками;
- модель систем турбогенераторов и собственных нужд энергоблока в объеме, достаточном для реалистичного замыкания 1-го контура АЭС.
При моделировании реактора используется трехмерная поканальная модель, позволяющая получать рассчитанные значения технологических параметров для любого из 2052 каналов. В модели реактора представлены индивидуально все стержни СУЗ, датчики внутри- и внезонного контроля за энерговыделением, температурой графита и расходом через технологические каналы. Система перегрузки топлива моделируется таким образом, чтобы обеспечить изменение технологических параметров реактора, наблюдаемых на БЩУ реактора.
Модель реактора обеспечивает моделирование переходных режимов, связанных с изменением положения органов регулирования, температуры топлива и графита, паросодержания и содержания ксенона и самария. В тренажере моделируется широкий спектр режимов нормальной эксплуатации и аварийных режимов.

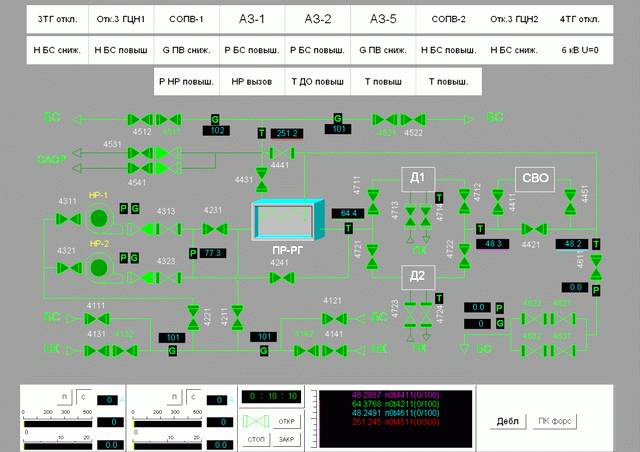

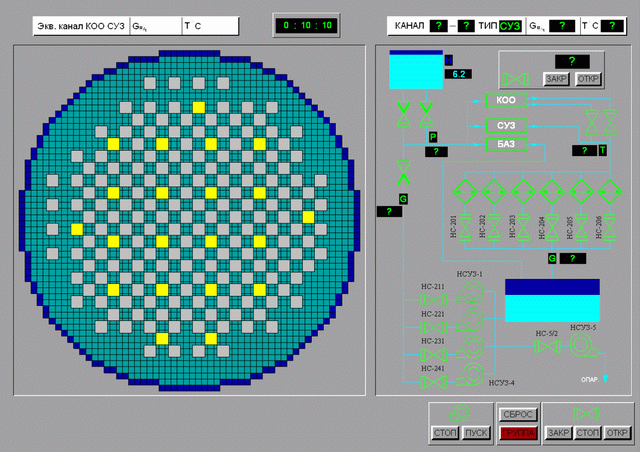

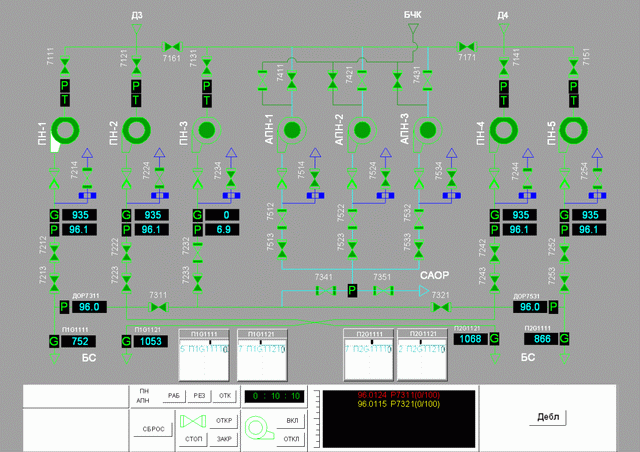

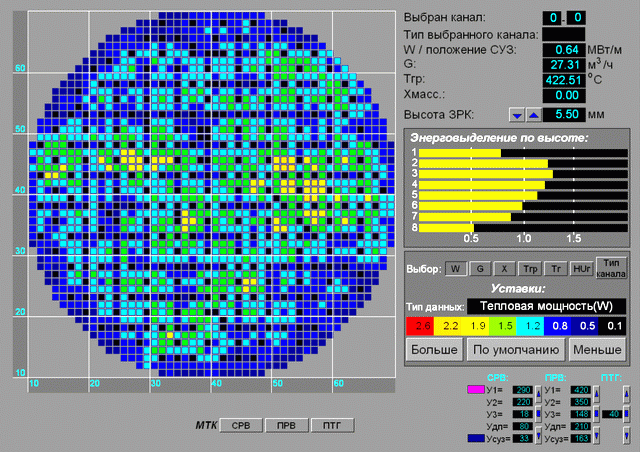

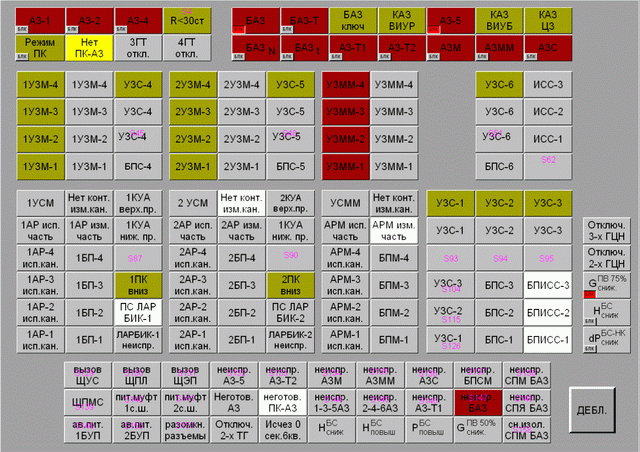

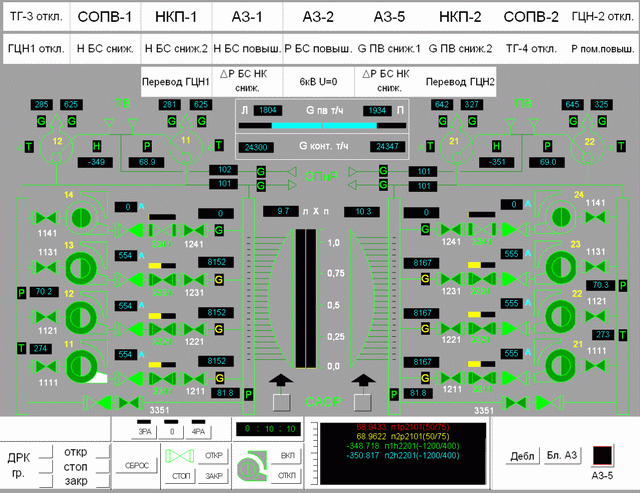

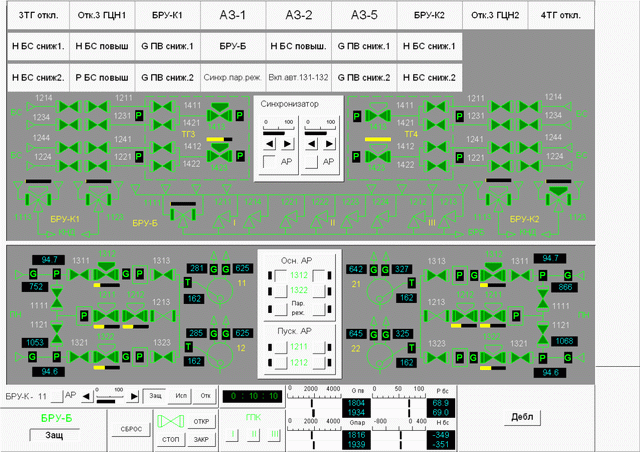

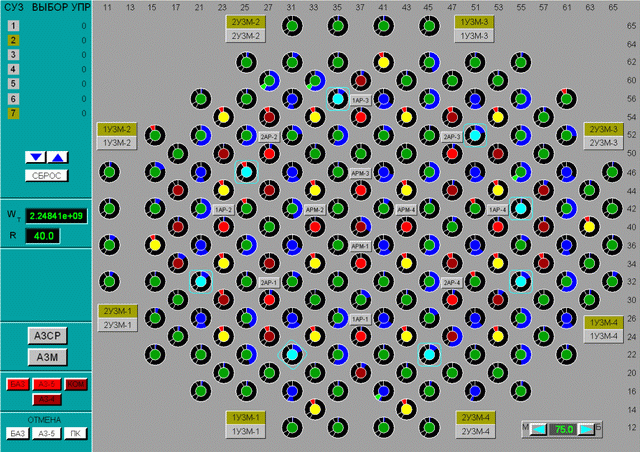

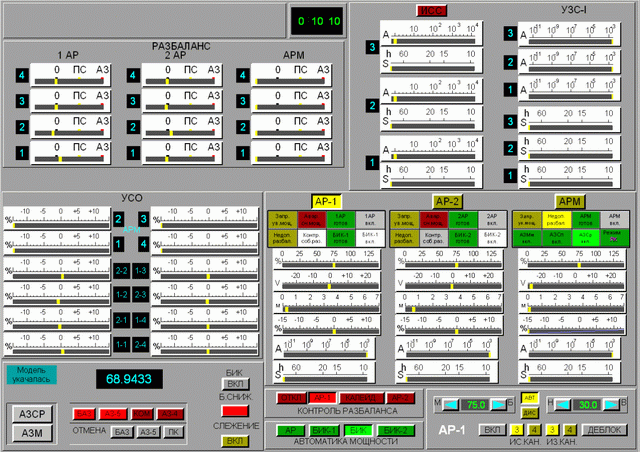

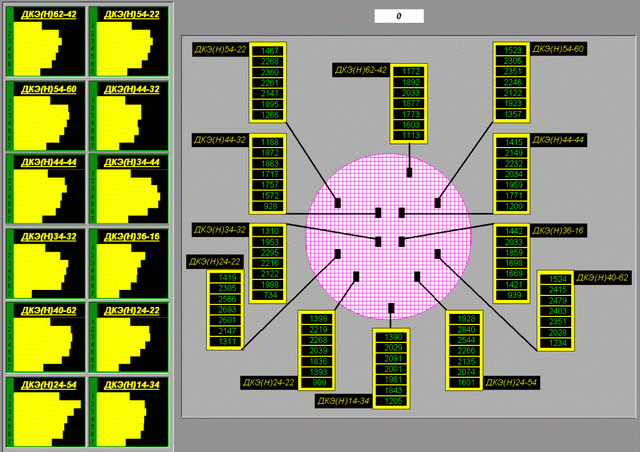

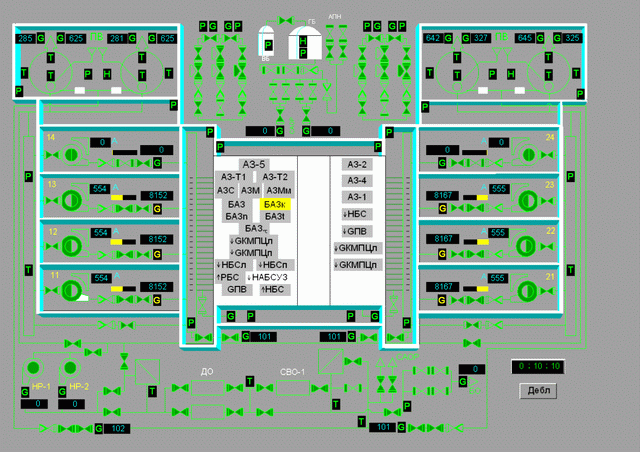

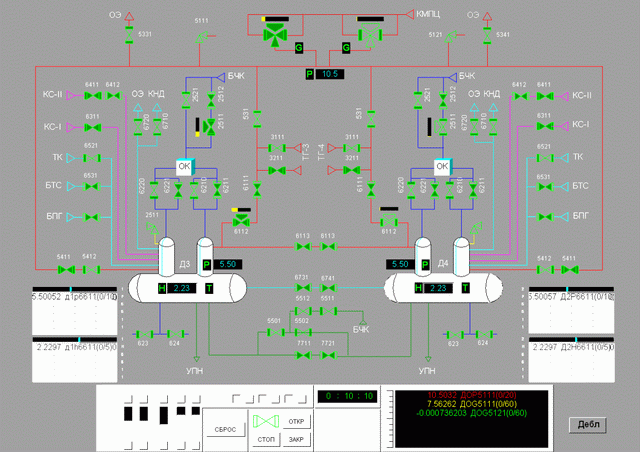

Примеры экранных форматов
