САПР теплогидравлических схем

Работа с САПР теплогидравлических схем заключается в создании схем в графическом редакторе ЭНИКАД. Каждая такая схема представляет собой условную сеть трубопроводов, объединяющую объемы - узлы сети. Схемы создаются из библиотек элементов, представляющих собой такие понятия теплогидравлики, как объемы воды и пара, трубы, ступени турбин, насосы, теплообменные аппараты, обратные клапаны, запорную и регулирующую арматуру и т.п., а также специализированные (составные) элементы.

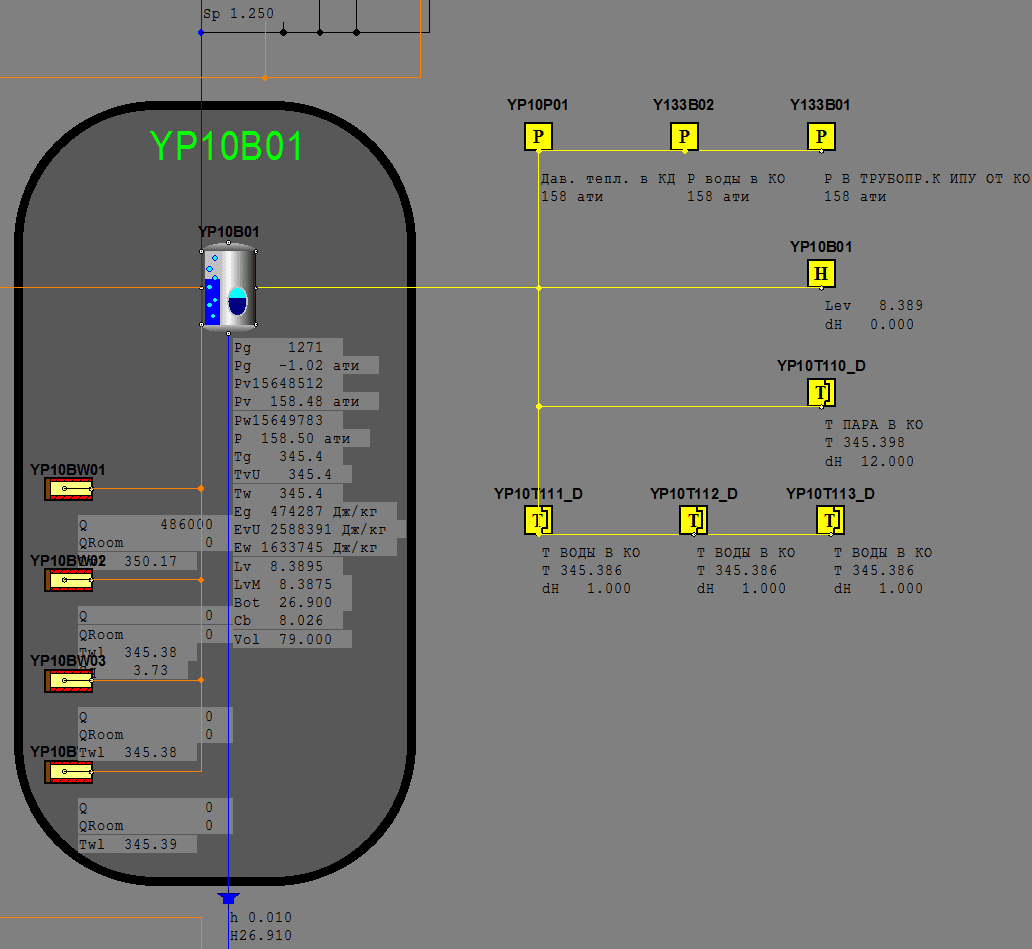

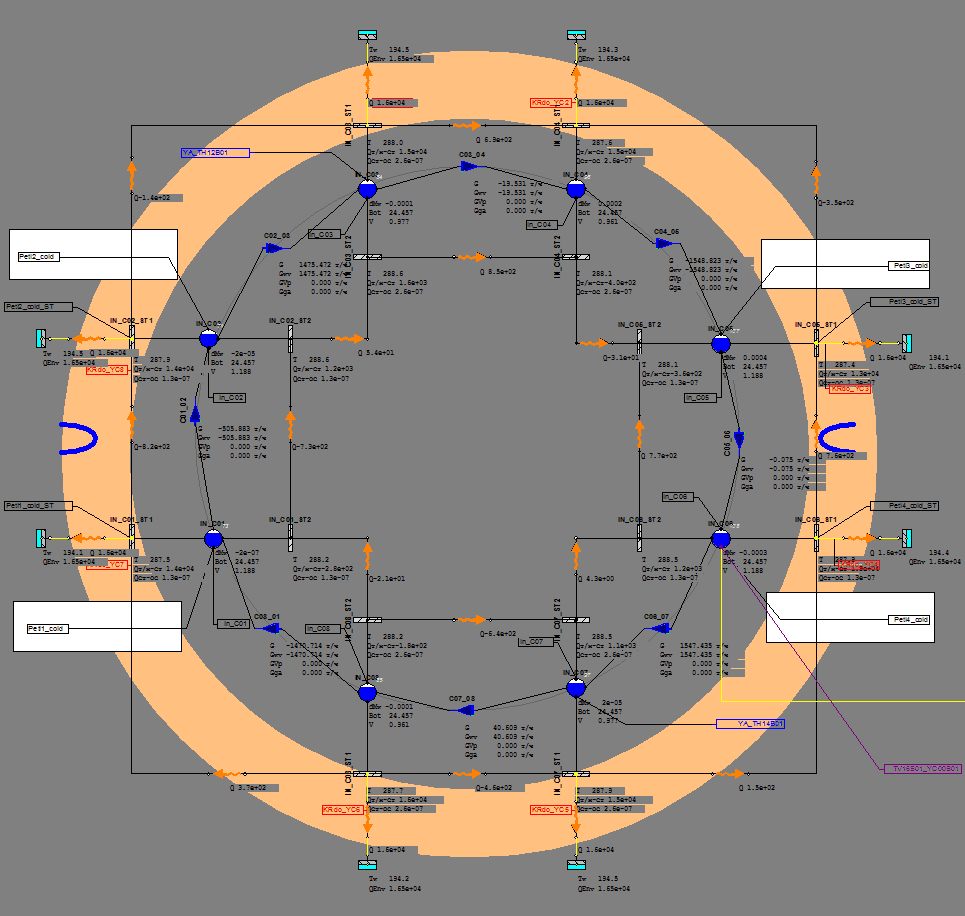

Пример схемы САПР моделей систем теплогидравлики Пример схемы САПР моделей систем теплогидравлики Пример схемы САПР моделей систем теплогидравлики

САПР теплогидравлических схем позволяет моделировать двухфазную теплогидравлику, присутствие газов и примесей в среде.

Использование рамки и стандартного чертежного штампа позволяет получать схемы, пригодные для последующего включения в отчетную документацию.

Пользователь может самостоятельно изготавливать библиотеки элементов для САПР. Каждый элемент представляет собой набор из условного графического обозначения элемента, описания его свойств, переменных и теплогидравлического процесса, реализуемого в элементе.

Библиотека элементов САПР теплогидравлики
