Учебная лаборатория "Турбинное отделение АЭС с ВВЭР-1000"
Учебная лаборатория "Турбинное отделение АЭС с ВВЭР-1000" создана при технической поддержке МАГАТЭ в рамках проекта BYE2004. Лаборатория предназначена для кафедры "Тепловые электрические станции" Белорусского национального технического университета. Лаборатория предназначена для проведения лабораторно-практических занятий для студентов, магистрантов и аспирантов.
В рамках направлений подготовки учебная лаборатория "Турбинное отделение АЭС с ВВЭР-1000" обеспечивает практические занятия по спектру дисциплин специальностей, связанных с проектированием и эксплуатацией АЭС, управлением турбоагрегатом и его вспомогательными системами.
Целью обучения, реализуемого на базе лаборатории, являются:
- практическое освоение теоретических знаний по конструкции турбины и сопутствующему оборудованию, назначению и составу технологических систем турбогенератора и технологическим процессам в оборудовании, эксплуатационным режимам и принципам безопасной эксплуатации, назначению и структуре систем управления и защиты, принципам и алгоритмам управления турбогенератора;
- приобретение общих навыков по управлению турбогенератором АЭС с реактором ВВЭР-1000 в режимах нормальной эксплуатации и режимах с нарушениями нормальной эксплуатации.
Учебные цели достигаются за счёт реализации практических задач при выполнении комплекса лабораторных работ в соответствии с предварительно разработанными сценариями их выполнения. В лаборатории возможно выполнение научно-исследовательской работы студентов, магистрантов и аспирантов, курсового проектирования и выпускных квалификационных работ.
Объем моделирования:
- Паровая турбина типа К-1000-60/3000, конденсационная без регулируемых отборов пара, с промежуточной сепарацией и паровым перегревом пара, рассчитана на параметры: свежего пара 5,89 МПа /60 кго/см2/, 2740С при влажности 0,5% и промперегрева 0,579/ 0,548 МПа/5,9/ 5,58 кгс/см2/, 157/259 с;
- Парогенераторы, магистрали острого пара, кольцо высокого давления;
- Турбина и сепараторы пароперегреватели;
- Коденсационная установка, подогреватели низкого давления;
- Деаэрационно-питательная установка и подогреватели высокого давления;
- Вакуумная система;
- Маслосистема;
- Охлаждение генератора;
- Уплотнение вала генератора.
Режимы эксплуатации:
- Режим пуска;
- Режим останова;
- Режимы плановых переходов по оборудованию;
- Режимы подачи питательной воды в парогенераторы;
- Режим расхолаживания;
- Срабатывание штатных аварийных защит турбоагрегата;
- Срабатывание защит оборудования;
- Срабатывание защит ТПН.

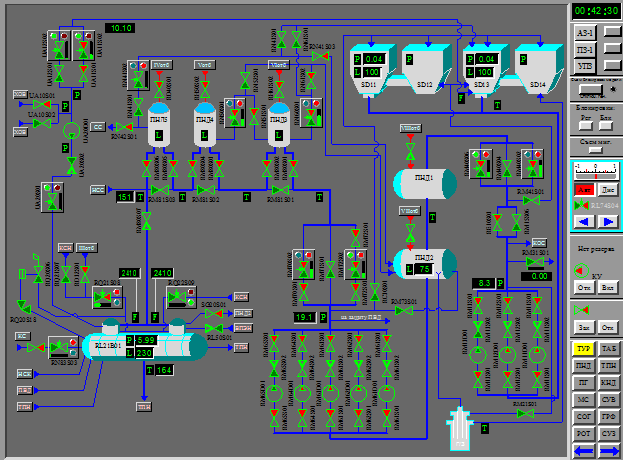

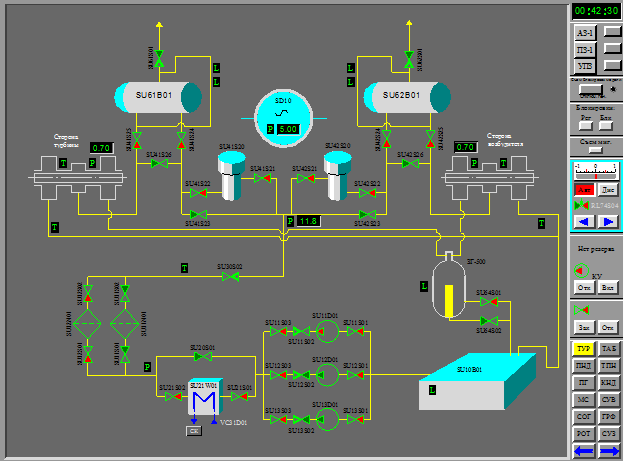

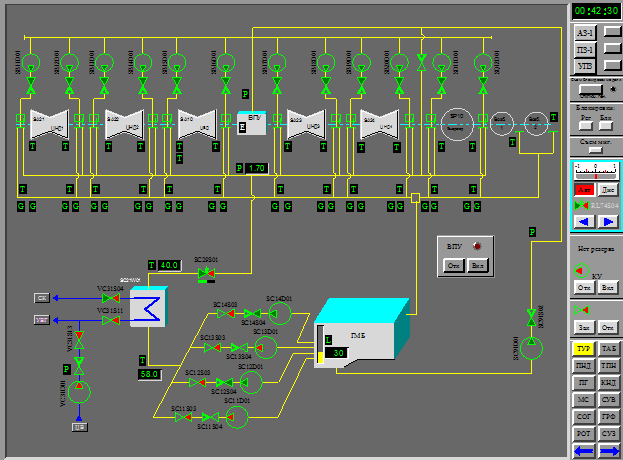

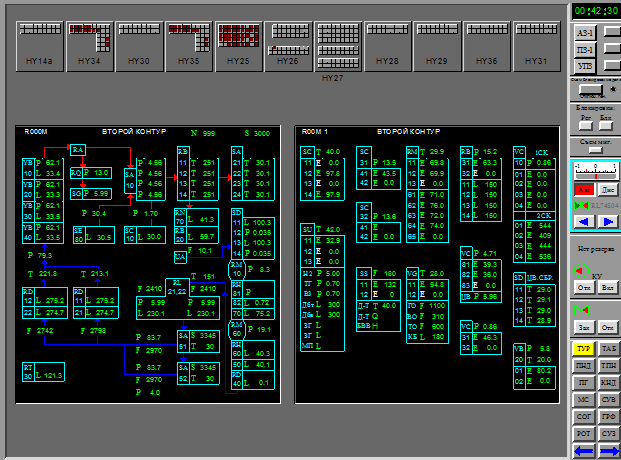

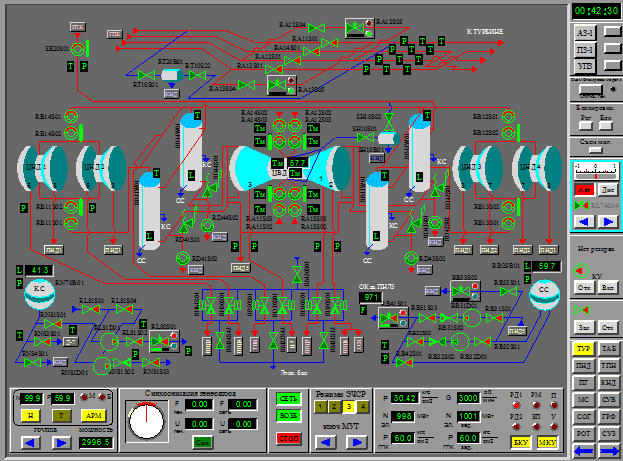

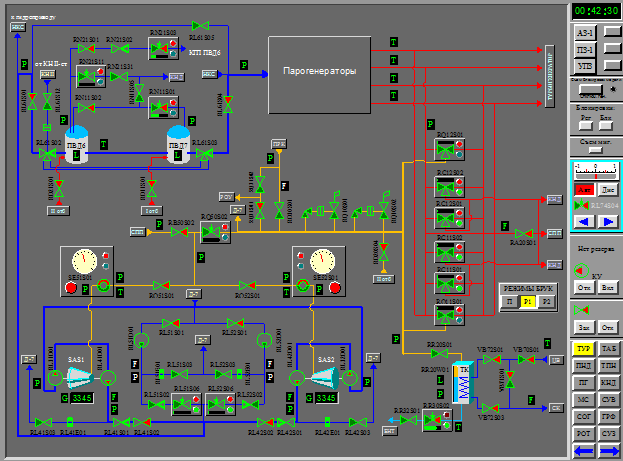

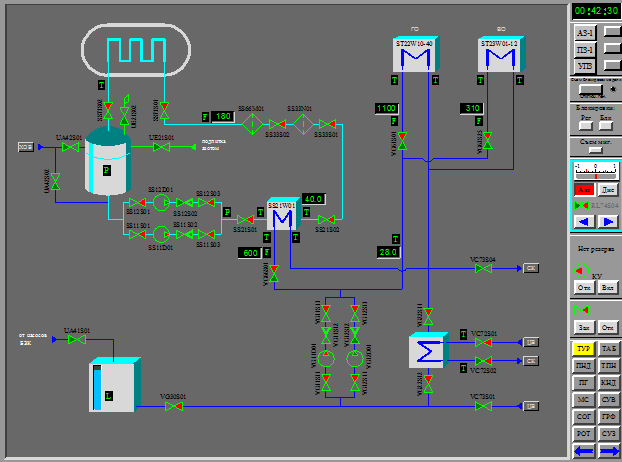

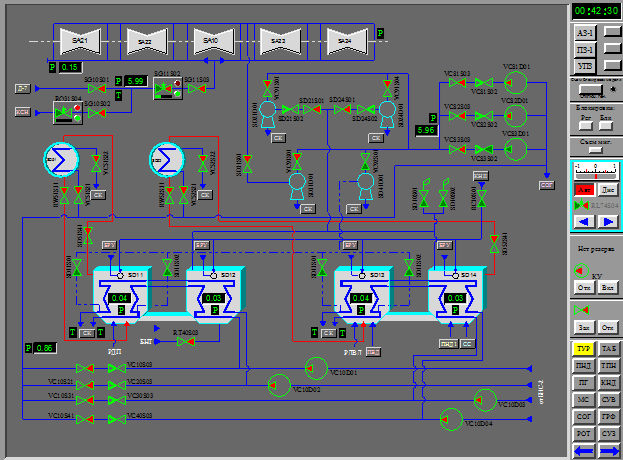

Примеры экранных форматов
