САПР электрических схем

САПР электрических схем позволяет строить модели электрических процессов в основных системах электростанций, таких как:

Работа с САПР состоит в создании схем в графическом редакторе ЭНИКАД. Каждая такая схема представляет собой эквивалентную электрическую сеть, состоящую из генераторов, трансформаторов, выключателей, шин, реакторов, активно-реактивных нагрузок и т.д. Схема создается из элементов библиотеки "САПР электрических схем".

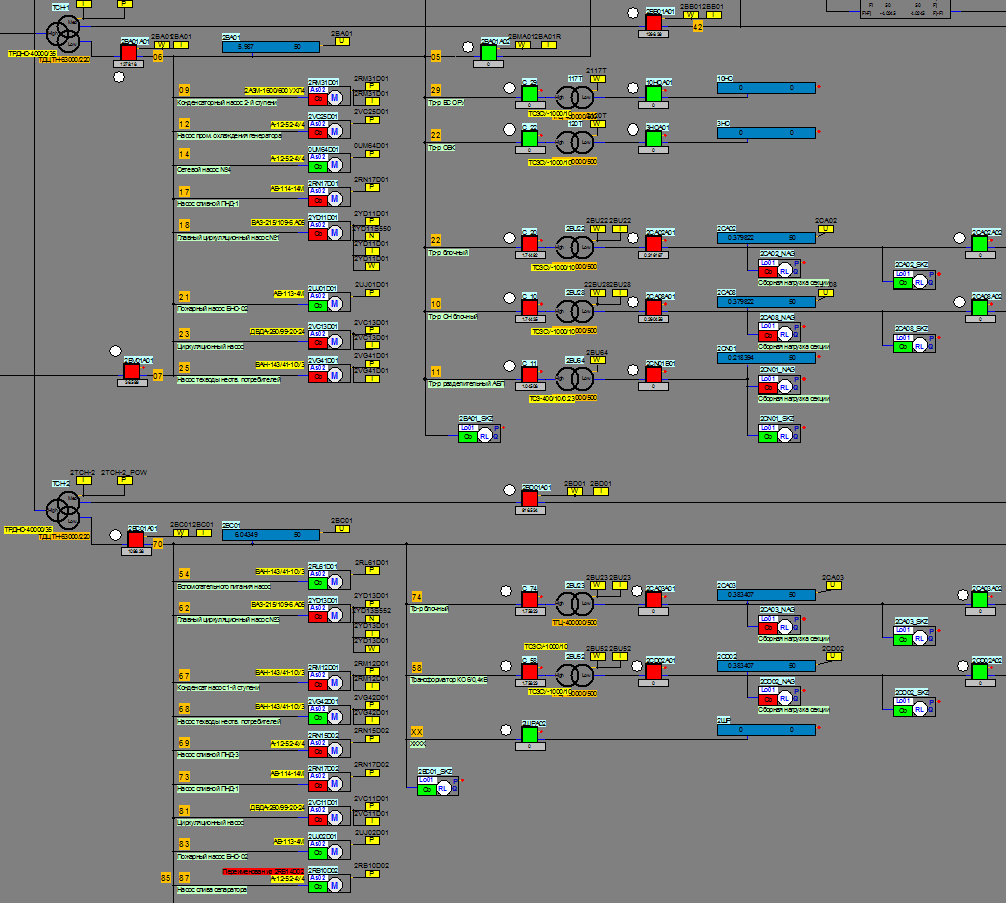

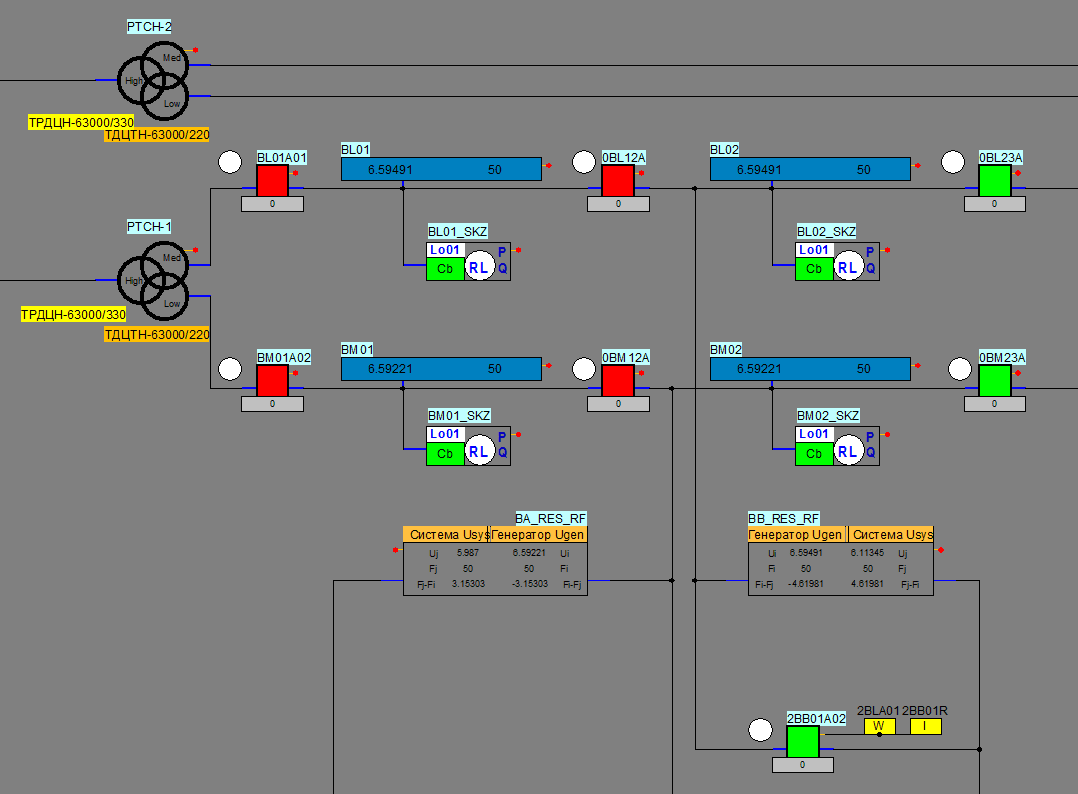

Пример схемы САПР моделей электрических систем Пример схемы САПР моделей электрических систем

Использование рамки и стандартного чертежного штампа позволяет получать схемы, пригодные для последующего включения в отчетную документацию.

Библиотека элементов САПР электричества
